由中国舞台美术学会编委会编撰的《首届中国(隆里)国际新媒体艺术节学术专刊》，收录了诸多舞美艺术家、戏剧艺术家的专业文章，兼具实用性、可读性、学术性。今天推出其中的《投影科技剧场应用的发展及现状》下篇，与广大舞美同仁分享。

▲空气幻象系统展示

空气幻象系统

凭空能够成像，而且能够和影像有交互，象触摸屏一样点触空气中的影像，这是科幻片中 经常出现的场景。IO2 Technology公司研发新一代M3和M3i投影机，发明了“Heliodisplay” 气体投影系统，设备本身能够形成“气体墙”作为投影介质。

IO2 Technology公司介绍自己的产品为“气体投影机的设计灵感来自于海市蜃楼的成像原理，这个系统包括了一台投影机和一个空气屏幕系统，空气屏幕系统可以制造出由水蒸汽形成的雾墙，投影机将画面投射在上面，由于空气与雾墙的分子震动不均衡，可以形成层次感 和立体感很强的图像。

‘Heliodisplay’的研制者Chad Dyne最早发明了气体投影成像和交互技术，运用电子和热动力学系统，将空气吸进系统，然后转换成能够成像的气体，再重新射出，形成气体屏幕；而其交互技术则采用了激光跟踪系统，通过它来控制浮在半空的投影图像。”

Heliodisplay采用的是背投技术，影像在几乎不可见的空气幕上，观者看到的是漂浮在空 气中的影像。尽管 Heliodisplay 系统不断在升级，无论在显示还是应用等方面都有了进步，但还是有很大改进的空间，因为整套系统受到环境光，风等影像，造成成像不稳定。抖动感比雾幕还要明显，也影响了成像质量和效果。相信与风，与空气共舞的舞台幻境不久就会实现。

立体投影（3D video Mapping）
3D 视频贴图投影(3D Video Mapping)

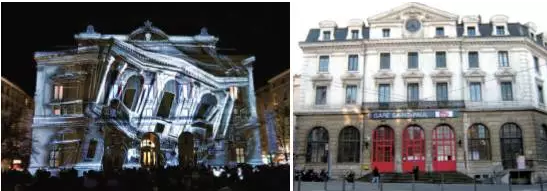

▲法国里昂的“灯节”(la Fête des Lumières) 中的建筑投影秀

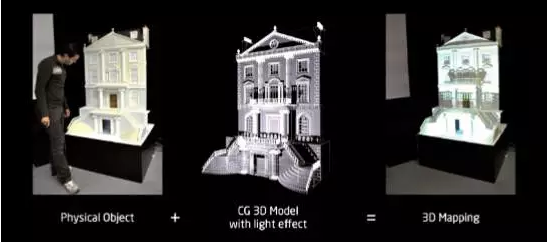

▲3D mapping的图解 1、代替实体建筑的模型 2、按照建筑结构做好的3D影像 3、投影在建筑上就是3D影像贴图

立体投影也有译为空间投影，国内更多将其称之为“楼投”“墙投” （architectural mapping）。因为大多数立体投影出现在世界上的各大建筑立面之上。在大型建筑上进行投影，以完全精准贴合的影像，制造出令人叹为观止的影像。随着技术越来越成熟，制作影像的内容 越来越精良，以极强的感官刺激，越来越受到全世界观众的青睐。

立体投影秀利用3D影像的光影关系，令观者产生错觉，感觉整个建筑的运动，变形。很多投影秀用于大型庆典，品牌发布，建筑本身的历史展示。

从商业秀场到剧场的实验艺术，投影设计师们尝试在不规则的舞美布景上，来完成投影。艺术家通过3D图形校正软件，完成不同方位投影的拼贴组合。

或许这是目前在舞台上最靠谱的视幻，视幻效果取决于舞台的实体结构和影像的结合，或多或少的让舞美的空间概念重新回归一些传统的观念，又完全不同于以往的舞台景象。

▲身体上的 3D Mapping 实验

英国LCI公司的以人体模特做的mapping实验，在服装模特身上定位贴图，影像精准的在身体范围之内进行变化，这对于舞蹈中舞者身体和影像的贴合有很大的合作前景，这种技术也已经在奥地利数字媒体艺术家克劳斯·奥伯梅耶的作品“幻象”中出现。 影像完全“咬合”舞者的身体，在身体上随着音乐做出变化， 舞者似乎称为了“数字电子人”。

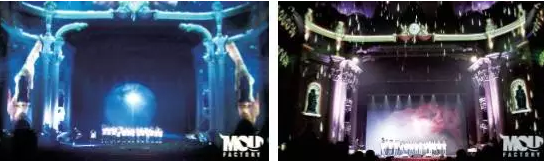

▲跟踪式 3D mapping 投影

意大利多媒体创意工作室Mou Factory在意大利维罗纳爱乐剧院整个剧场里面做的3D mapping立体投影，根据剧场内部本身的结构，精确的把影像贴合在舞台台口的建筑立面上，整个剧场的形象随之产生变化。台口的立体投影和背景的幕布投影塑造了一个全新的剧场形态。

▲“匈牙利达人秀” 中的多媒体舞蹈秀 FREELUSION

跟踪式 3D mapping 投影

“匈牙利达人秀”中的脱颖而出的四人舞蹈多媒体秀FREELUSION，以3D贴图式影像和舞者天衣无缝的结合，赚足了观众眼球。四个舞者的道具是四个盒子，很轻，可以搬运的道具，四个盒子不断的组合，舞者的动作和投在盒子上的影像做配合，变换着魔方，录音机，水池，铁桶，电子阵列。盒子不断的变换位置， 但丝毫不影响影像的定位，影像一直紧密的跟踪贴合着盒子的立面，同时和地面LED的结合，呈现更为三维的视幻效果。
